配電柜的智能化體現在哪些方面？【發表日期：2017-06-30 16:55:00】

隨著智能化的提出，輸配電系統的智能化日益普及，技術也是越來越強。就拿電力系統中的配電柜來說吧！配電柜的智能化系統功能就體現在很多方面：上位機采用觸摸屏TPC1062K，通過觸摸屏與現場設備連接，并在觸摸屏中進行數據庫變量配置、界面設計等，完成在上位機中監控現場智能儀表PZ72L-E4/KC、PZ80L-E4/KC、ARD2F電動機保護器、斷路器等配電設備用電情況及運行狀況的功能。具體智能化體現在以下方面：

1．系統圖顯示

在觸摸屏實時顯示智能配電柜各個回路用電設備運行狀況，便于用于實時了解現場設備狀況，對于出現的故障及時處理，并在觸摸屏上實現設備的分合閘控制，實現遠程遙控操作。

2．數據采集顯示

觸摸屏采集智能配電柜進線回路PZ80L-E4/KC智能電測表、饋線回路的PZ72L-E4/KC智能儀表、出線回路的電動機保護器ARD2F-100A/CKQ及PZ72L-E4/KC交流電測儀表、三相電壓、三相電流、頻率、功率因數、有功功率、無功功率、視在功率、電能等參數，并在人機界面實時準確顯示，方便用戶及時了解系統各個設備運行參數以及進行能耗監測管理。

4.曲線顯示

電力監控系統將智能配電柜進線回路PZ80L-E4/KC智能儀表、饋線回路PZ72L-E4/KC電測表、出線回路低壓電機保護器ARD2F及PZ72L-E4/KC智能電測表[3]的三相電流傳給人機界面用曲線的形式表現，為用戶提供實時曲線，幫助用戶了解設備的用電狀況，便于用戶實時了解用電設備。

5.數據存盤

系統采集配電柜進線回路、饋線回路及出線回路各個儀表數據并按照時間段進行歷史數據查詢，選擇時間間隔對系統采集的歷史數據精確查詢，同時對出線回路電動機運行過程中出現的故障進行實時存盤，查詢結果在觸摸屏存盤數據瀏覽構建中顯示，便于用戶對設備運行參數及運行狀況實時了解，同時能實現對數據的導出，便于用于了解各個設備歷史運行狀況。

　　6. 故障記錄

通過觸摸屏的遙測對智能配電柜進線回路、饋線回路、出線回路各個設備的電壓、電流、功率、頻率、功率因數等參數越限及通訊故障實現報警功能，并進行實時記錄，便于用戶了解現場設備運行參數超過設定值的狀況及設備運行狀況。

總的來說，配電柜智能系統特點有：

a.完善的數據采集功能，實現對智能配電柜的全部用電設備數據采集、顯示和設備的運行狀況分析，配電柜的數據采集由通訊模塊實現，數據由通訊采集傳送至后臺監控。

b.安全運行監視，操作人員借助觸摸屏系統人機界面，監視智能配電柜的進線、饋線、出線回路的設備運行狀態，并實時顯示，便于設備在運行狀態發生變更時及時進行分析和處理。

c.系統運行可靠，提供智能配電柜進線、饋線、出線回路主要設備的運行狀態報警記錄顯示，便于操作人員對于故障報警和事故狀態進行應急處理。

d.實現遠程遙控，在觸摸屏上進線分合閘控制，減輕現場運行人員的勞動強度，提高安全運行水平。

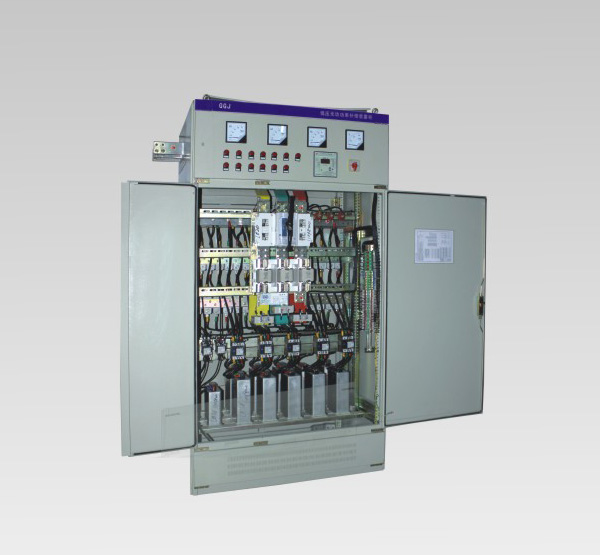

博廣智能配電柜
